サーバーにVPNなどを利用して学外からアクセスする方法

スマートシステム研究室のIPアドレスは情報メディア基盤センターから割り当てられているので学内ネットワークからであればアクセスできます
IPアドレスは元のSlackメッセージを参照してください

手順1.VPNを利用してssh接続する

大学が提供しているサービスを利用する方法です

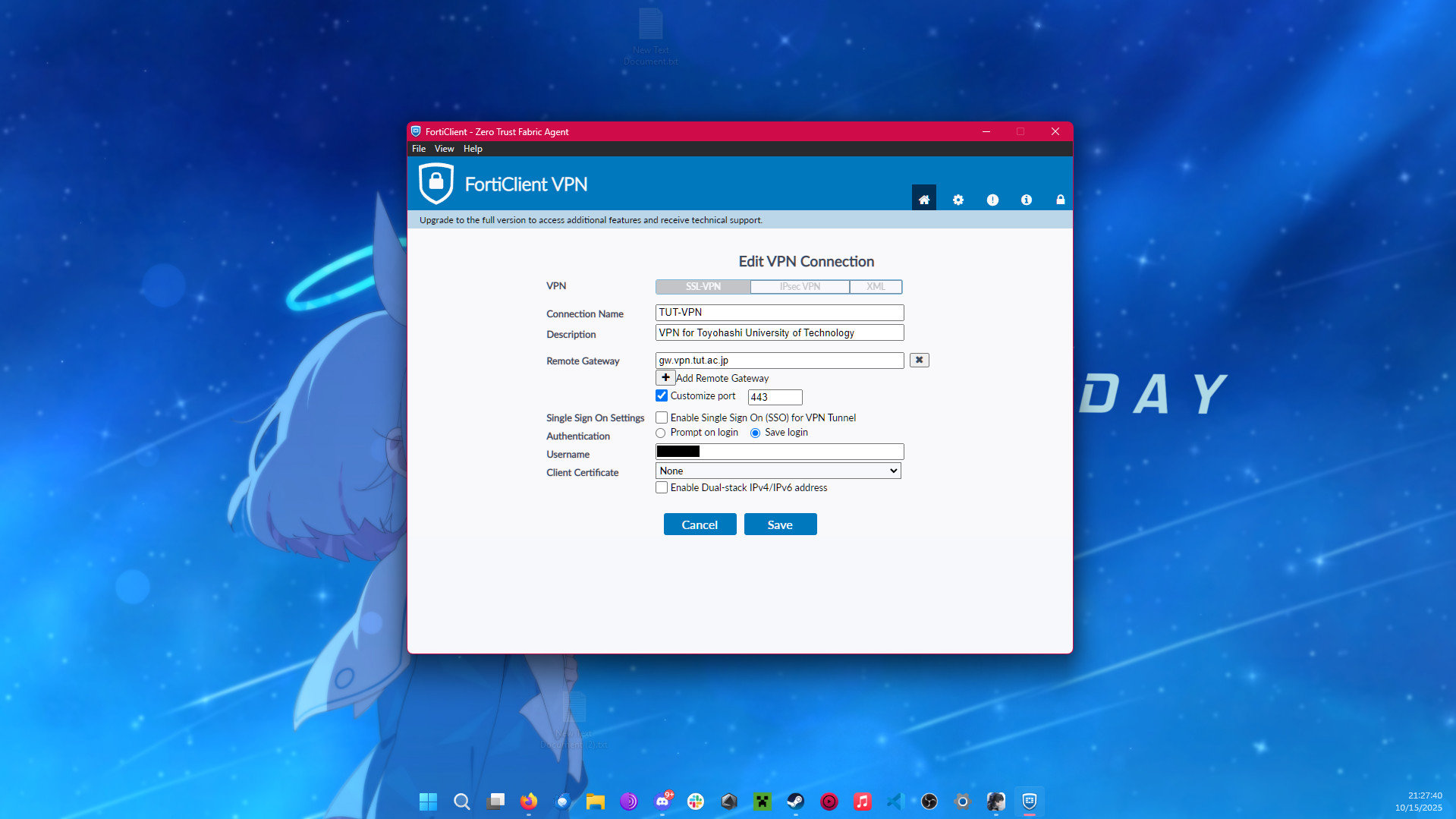

VPN接続サービス SSL VPNサービス利用手順書

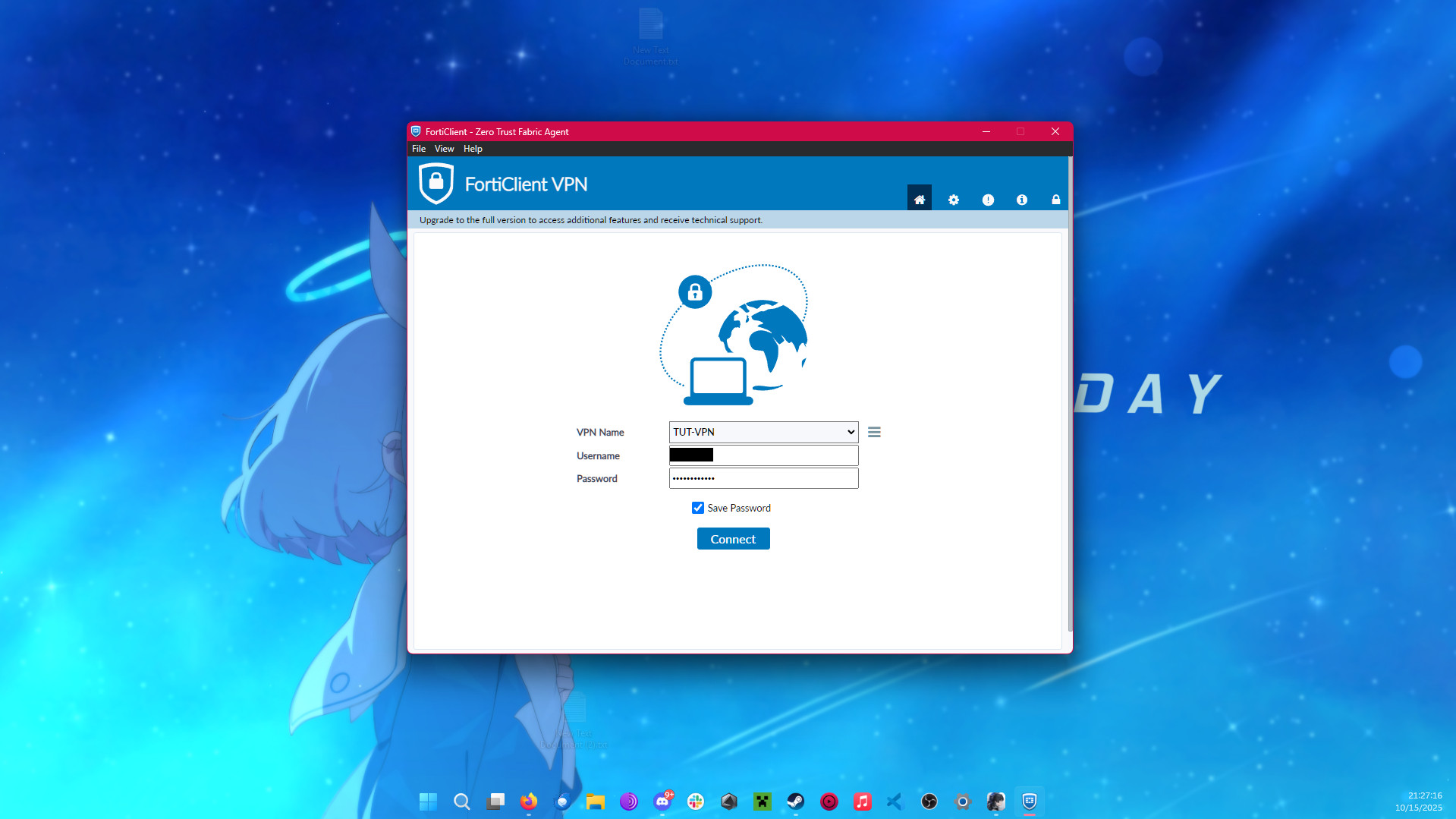

基本的に上記サイトの手順通りにすると、学内ネットワークにVPN接続できます。

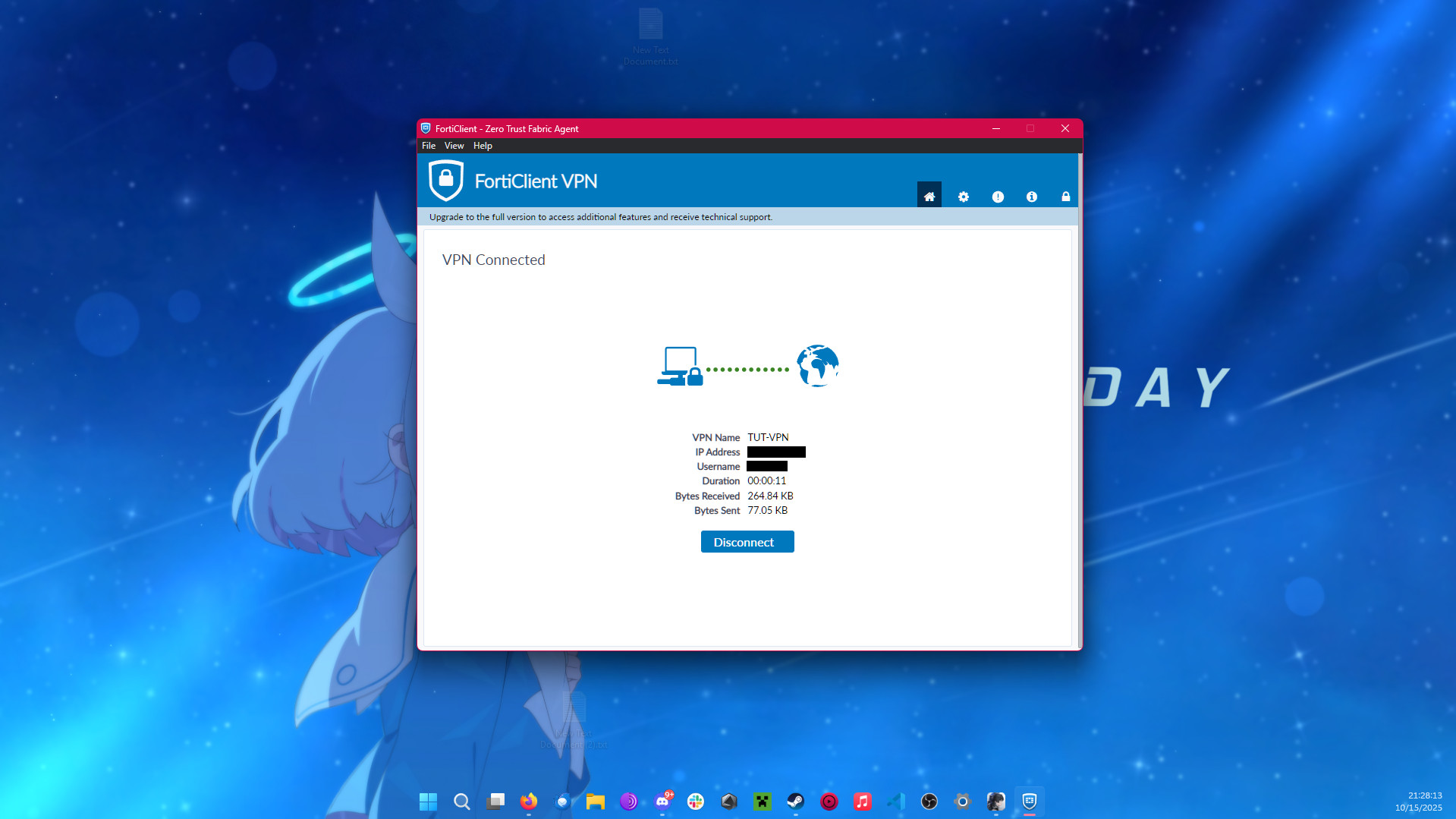

接続完了するとssh接続が可能になります。

ssh <ユーザー名>@133.15.X.X

~/.ssh/configは

Host <好きな名前: Lab, Serverなど>
    HostName 133.15.X.X
    User <ユーザー名>
    IdentityFile <秘密鍵へのパス>
    TCPKeepAlive yes

FortiClient VPN を利用できない/接続できない

openfortivpnを使用しましょう。 特に、Debian,RHEL系ではないLinuxディストリビューションでは、FortiClientVPNが使いにくい、動作しないことがあるようです。

インストール手順はGitHubのInstallingを参考にしてください

# Mac/homebrew
brew install openfortivpn

# Mac/MacPorts
sudo port install openfortivpn

# Arch Linux
sudo pacman -S openfortivpn

linuxでは依存関係としてpppかpppdが必要です。lsmod | grep pppなどで、pppがロードされていることを確認してください。

openfortivpnの最小実行例

sudo openfortivpn gw.vpn.tut.ac.jp:443 -u <imcのユーザー名> -p <imcのパスワード>
# 必要に応じて /etc/openfortivpn/config に host, port, username, password, trusted-cert を保存

手順2.大学のサーバーからProxy Jumpする

設定をするときのみ、VPN接続か、学内ネットワークからの操作が必要なので、先に手順1をやってみてできそうならこれも進めてください。

主に自宅デスクトップPCなどからアクセスしたいときに操作が楽になります。

参考にしたサイト 3系 (主にB1) 向けお役立ち情報

ssh接続

DDliaさんのようにvscodeからでも、ターミナルのvim,nano,emacs、フォルダーからメモ帳など、なんでもいいので、~/.ssh/configに追記します。

Hostには自分の好きな名前、HostNameには接続先であるxdev.edu.tut.ac.jp、Userには情報メディア基盤センターから通知されている「アルファベット1文字 + 学籍番号」を入力します。

Host tutimc
    HostName xdev.edu.tut.ac.jp
    User r2218XX

保存してssh接続確認します。

ssh tutimc

Enter password for r2218XX@xdev.edu.tut.ac.jpと言われるので、情報メディア基盤センターのパスワードを入力して接続します。

接続できるとプロンプトが以下のようになります。

[r2218XX@xdev05]~%

このまま公開鍵認証の設定もします。

公開鍵と秘密鍵の生成

ターミナル画面を新しく開いて新しく公開鍵、秘密鍵を生成します。鍵ペアは~/.ssh/に生成されます。

cd ~/.ssh
ssh-keygen -t ed25519
Generating public/private ed25519 key pair.
Enter file in which to save the key (/home/<User_Name>/.ssh/id_ed25519):
Enter passphrase (empty for no passphrase):
Enter same passphrase again:
Your identification has been saved in /home/<User_Name>/.ssh/id_ed25519
Your public key has been saved in /home/<User_Name>/.ssh/id_ed25519.pub
The key fingerprint is:
SHA256:prxxSgkz+jUcAWEIn7ohbYOuyn9WUmcsu1hgza5fXwM <User_Name>@<PC_Name>
The key's randomart image is:
+--[ED25519 256]--+
|.. .+.           |
| ..o .           |
|  o   + .        |
| +   o * +       |
|= + = = S  E     |
|o+ o B X    .    |
|...   / o.   o   |
|o  . B B. . . .  |
|+...+ +.   .     |
+----[SHA256]-----+

~/.ssh/に秘密鍵id_ed25519と公開鍵id_ed25519.pubが生成されました。 鍵の名前を変更した場合は、適宜読み替えてください(id_tutimcなど)

公開鍵の配置

生成された公開鍵を確認します。

# Windows
type id_ed25519.pub

# Mac/Linux
cat id_ed25519.pub

コピーしておいてもいいですし、scpでファイルを送信してもいいです。

scp ~/.ssh/id_ed25519.pub tutimc:~/.ssh/

Mac/Linuxで、ssh-copy-idを使用できるなら、書き込みは不要です。

ssh-copy-id -i ~/.ssh/id_ed25519.pub tutimc

公開鍵はtutimcの~/.ssh/authorized_keysに書き込みます。書き込む手段はなんでもいいです。

-# ファイルを上記の手段で送信していた場合はcatして書き込むと楽

# コピペする場合
vim ~/.ssh/authorized_keys  #vim

nano ~/.ssh/authorized_keys  #nano

echo "<ここにコピペ>" >> ~/.ssh/authorized_keys

# catする場合
cat ~/.ssh/id_ed25519.pub >> ~/.ssh/authorized_keys

cat ~/.ssh/id_ed25519.pub | tee -a ~/.ssh/authorized_keys #出力も見たいとき

パーミッション(権限)の設定をします。 ls -laを実行したときに、authorized_keys が -rw-------になるようにします。 また、~/.ssh/も -rwx------にします。

chmod 600 ~/.ssh/authorized_keys
chmod 700 ~/.ssh/

自分の~/.ssh/configに秘密鍵の場所を追記

このままではsshするときに毎回パスワードを聞かれるので、秘密鍵の場所を追記します。

Host tutimc
    HostName xdev.edu.tut.ac.jp
    User r2218XX
    IdentityFile ~/.ssh/id_ed25519

これで、パスワード無しでログインできるはずです。

ssh tutimc

ProxyJump

tutimcのssh接続設定が完了したので、ProxyJumpは~/.ssh/configに一行追加するだけです。

Host <好きな名前: Lab, Serverなど>
    HostName 133.15.X.X
    User <ユーザー名>
    IdentityFile <秘密鍵へのパス>
    TCPKeepAlive yes
    ProxyJump tutimc # <-ここの名前は設定した大学のサーバーのHostの名前にする

これで、VPN接続することなく研究室のサーバーに接続できます。
